Identification OCR grand format pour les CFF
La sécurité dans le domaine du transport ferroviaire est essentielle et elle est régulièrement assurée par des contrôles automatiques. Les CFF ont, entre autre, investi dans une installation de contrôle automatique des essieux montés sur les véhicules. Lors de la mesure, un système de vision réalisé par QUALIMATEST assure l’identification de chaque véhicule et garantit ainsi l’enregistrement des résultats de mesure avec l’identification au véhicule.
Le principe de reconnaissance optique des caractères (OCR) est fiable dans un environnement propre avec peu de perturbations extérieures, le challenge de cette application était de rendre l’identification OCR également fiable dans un environnement extérieur et beaucoup plus contraignant :
- L’évolution du design des véhicules nécessite d’avoir plusieurs stratégies de reconnaissances (position variable des textes)
- La longueur d’un train pouvant atteindre 400m, les images à analyser (1'024 x 400'000 pixels) représente 400MB par mesure

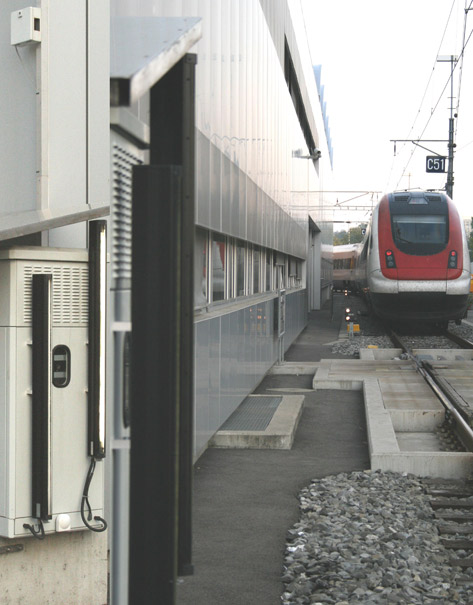

- L’installation se trouvant à l’extérieur, elle doit résister aux différents conditions climatiques, l’éclairage doit garantir une uniformité des images de jour comme de nuit, en plein soleil, sous la pluie ou sous la neige.
Solution et Technologie

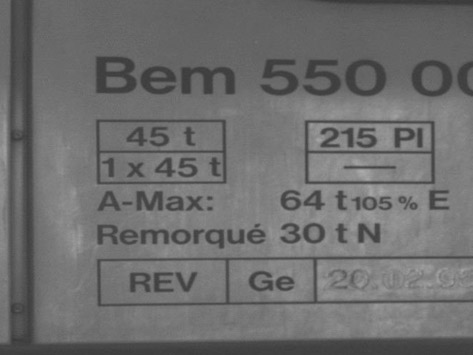

La zone où peuvent se trouver les différents textes permettant l’identification des véhicules est enregistrée sur toute la longueur du train (1 x 400 mètres) et ensuite découpée en images plus petites correspondant chacune à un véhicule. La stratégie d’identification a été optimisée afin de pouvoir reconnaître les différents formats de texte (grandeur, position et couleur peuvent varier). Avec l’identification supplémentaire de l’ordre de passage des axes, le sens de défilement de chaque véhicule est déterminé et la position de chaque axe sur le véhicule en est déduite.
Spécifications supplémentaires
- Vitesse de passage: 3 m/s
- Caméra linéaire de 1024 pixels
- Taille du pixel: 1.0 mm
- Synchronisation par interface numérique
- Échange de données avec l'unité centrale par TCP/IP
- Stratégie de reconnaissance pour toutes les inscriptions actuelles
Caractéristiques du système
- Installation extérieure dans un environnement non protégé
- Construction modulaire avec des composants et une plateforme standard
- Solution sur mesure à partir d’une bibliothèque d’algorithmes étendue
- Garantie de fonctionnalité pour l’ensemble du système
- Service de maintenance
