Plateforme QMT Vision Inspector

Plateforme matérielle et logicielle pour la réalisation de systèmes de vision

Afin de répondre à tous les types d’applications de vision industrielle, des plus simples aux plus évoluées, Qualimatest propose la plateforme QMT Vision Inspector pour le contrôle de qualité et l’automatisation de processus.

QMT Vision Inspector est adaptée à la réalisation de solutions intégrant une ou plusieurs caméras sur un ou plusieurs systèmes de traitement. La communication entre les équipements du système est standardisée.

QMT Vision Inspector est le résultat de la longue expérience de Qualimatest dans la réalisation de systèmes de vision.

En complément à la plateforme, Qualimatest propose des services adaptés aux attentes des clients telles que de l’assistance, de la formation ou la réalisation de système clef en mains.

Les avantages de QMT Vision Inspector

Plateforme matérielle QVIHardware complète et compatible, fournie par des leaders du marché pour garantir la maintenance et la pérennité
Moteur de traitement d’images configurable QVIEngine pour garantir la maintenance et l’évolutivité
Communication standard QVICom par I/O, TCP-IP et RS232
Un Superviseur multi langue simple d’utilisation existant en trois versions QVIBase, QVIPro et QVIPro-MS pour s’adapter aux besoins de l’application
Une gamme complète de services

Le moteur de traitement d’images configurable QVIEngine
Le traitement d’images est réalisé par un moteur configurable (logiciel standard Vision Builder AI) ayant toutes les fonctionnalités de dernière génération : pattern matching géométrique, lecture OCR et datamatrix ainsi que les algorithmes de mesures dimensionnelles. Des fonctionnalités QMT Vision Inspector spécifiques ont été ajoutées pour :

la gestion des mesures avec les tolérances incluant la prise de décision
la gestion des variables
l’affichage des images avec les résultats
la communication standard QVICom
Bibliothèques de fonctions spécialisées : "Mesures dimensionnelles" pour la mesure de dimensions de pièces avec des précisions optimales et "Mesures horlogères" : pour le référencement des pièces horlogères et la mesure des roues, des roues d’échappement, des ancres, …

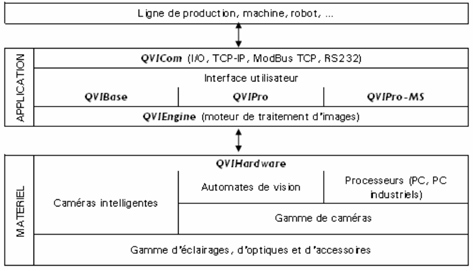

Les composants de QMT Vision Inspector

Les interfaces utilisateur multi langue QVIBase, QVIPro et QVIPro-MS
Les interfaces utilisateurs sont le résultat de la longue expérience de Qualimatest dans le développement de système de vision en particulier sur des lignes automatiques de production.

Une interface utilisateur très facile d’utilisation et multi langues
Une gestion de la sécurité des accès multi utilisateurs permettant un affichage et des possibilités de modifications limités par le niveau d’accès (option)
Une gestion d’articles et d’OF avec statistiques et rapports (option)

Une gestion de référence (articles) très performante avec QVIBase, QVIPro et QVIPro-MS
La gestion des références (ou articles) est une fonction centrale dans un système. La plateforme QMT Vision Inspector contient un outil complet pour cette gestion. Les fonctionnalités sont les suivantes :

Une interface utilisateur centralisant toutes les informations et les fonctions pour la gestion des articles
Gestion des références : suppression, changement de noms, duplication, création depuis des modèles, …
Gestion des contrôles à réaliser par références avec définition des tolérances
Gestion de variables
Gestion de famille de références : plusieurs références utilisent le même programme vision avec l’utilisation d’une table de paramètres pour la gestion des différences

Une gestion de lots (OF) avec QVIPro et QVIPro-MS
La fonctionnalité de gestion de lot (OF) offre les fonctionnalités de lien entre les mesures réalisées et un lot et donc :

des sauvegardes de résultats par lot
des statistiques par lots
des rapports par lotLa communication standardisée QVICom
Plusieurs protocoles de communications sont intégrés dans un chronogramme standard et peuvent être utilisés simultanément :
I/O industriels externes : cellule trigger, communication, signaux d’états, résultats
Communication TCP-IP et RS232 : communication, signaux d’états, résultats
I/O internes : synchronisation caméras et éclairages, encodeur, … (gestion par FPGA)
ModBus TCP-IP : gestion des paramètres

La communication standardisée QVICom
Plusieurs protocoles de communications sont intégrés dans un chronogramme standard et peuvent être utilisés simultanément :

I/O industriels externes : cellule trigger, communication, signaux d’états, résultats
Communication TCP-IP et RS232 : communication, signaux d’états, résultats
I/O internes : synchronisation caméras et éclairages, encodeur, … (gestion par FPGA)
ModBus TCP-IP : gestion des paramètres

Afin de pouvoir réaliser une interface opérateur unique d’une machine, QMT Vision Inspector propose des fonctionnalités de communication et d’affichage permettant l’intégration de l’interface vision dans une interface machine client :

Tous les paramètres vision sont accessibles en lecture / écriture par ModuBus TCP
Toutes les tolérances et donc les critères d’acceptation sont accessibles en lecture / écriture par ModuBus TCP
Les résultats sont accessibles en lecture par TCP-IP
Une fonction d’affichage des images est disponibles : elle permet la création d’une fenêtre flotante avec l’image qui se superpose à l’interface machine. Cette fenêtre est paramétrable (position, taille, …) par TCP-IP

La documentation détaillée complète
